Sistem odasının düzeni kabinetle başlar. Yanlış ölçüde seçilmiş bir kabinet; sığmayan sunucular, karışan kablolar ve ısınan cihazlar demektir. Kabinetin içindeki güç dağıtımını yapan Rack PDU ise çoğu zaman en son düşünülür, oysa enerji tüketimini görmenin ve arızaları önlemenin anahtarıdır. Bu yazıda Schneider Electric NetShelter kabinetler ve APC Rack PDU'lar üzerinden doğru seçimin nasıl yapılacağını anlatıyoruz.
Kabinet Seçerken Bakılacak Ölçüler
| Ölçü | Neye göre seçilir? |
|---|---|
| Yükseklik (U) | Mevcut cihazların toplam U değeri + büyüme payı. Sistem odalarında en yaygın seçenek 42U'dur; tavan yüksekliği uygunsa 48U değerlendirilebilir. |
| Genişlik | 600 mm sunucu kabinetleri için standarttır; yoğun kablolama olan ağ kabinetlerinde 750 mm kablo yönetimi için daha fazla alan sağlar. |
| Derinlik | Sunucular derin cihazlardır; 1070 mm veya 1200 mm derinlik, arka tarafta kablo ve PDU için yer bırakır. |
| Kapılar ve havalandırma | Delikli ön ve arka kapılar, önden soğuk hava alıp arkadan sıcak hava atan sunucular için gereklidir. |
NetShelter Ailesi
Schneider Electric'in NetShelter serisi farklı ihtiyaçlar için kabinet seçenekleri sunar: veri merkezi ve sunucu odaları için NetShelter SX, daha ekonomik projeler için NetShelter SV ve ofis ortamlarında sessiz çalışma gerektiren durumlar için NetShelter CX. Kabinetler; kör panel, kablo yönetimi aksesuarları, PDU ve ortam izleme ürünleriyle birlikte bütünleşik bir altyapı oluşturur.

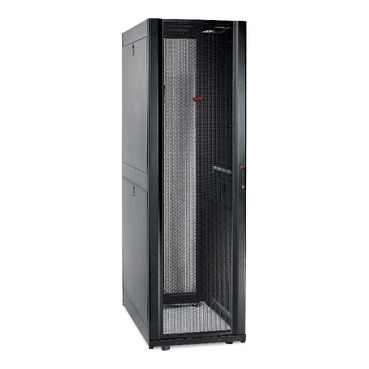

NetShelter SX 42U
600 x 1070 mm sunucu kabineti; delikli kapılar ve geniş aksesuar seçenekleri.

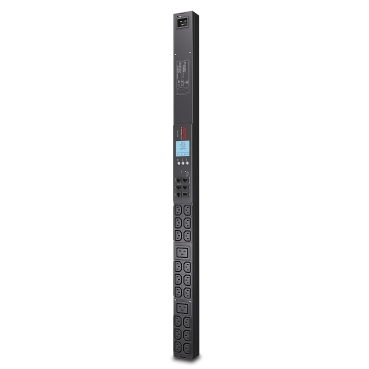

Rack PDU 2G (Ölçümlü)
Kabinet arkasına dikey (Zero U) monte; anlık akım ve güç tüketimini gösterir.
Ürün görselleri: Schneider Electric
Rack PDU Türleri: Hangisi Size Uygun?
| PDU türü | Özellik | Uygun kullanım |
|---|---|---|
| Basic | Sadece güç dağıtır, ölçüm yapmaz | Az cihazlı ağ kabinetleri |
| Metered (Ölçümlü) | Toplam akımı gösterir, ağ üzerinden izlenebilir ve eşik alarmı verir | Sunucu kabinetleri; aşırı yükü önceden görmek için |
| Metered-by-Outlet | Her prizin tüketimini ayrı ölçer | Cihaz bazında enerji raporu gereken ortamlar |
| Switched (Anahtarlamalı) | Prizleri uzaktan açıp kapatabilir | Uzak lokasyonlar; donan cihazı uzaktan yeniden başlatmak için |
Sık Yapılan Hatalar
- Büyüme payı bırakmamak: Kabinet ilk günden dolarsa yeni cihaz için ikinci kabinet gerekir.
- Kör panel kullanmamak: Boş U'lardan sıcak hava öne döner, cihazlar ısınır.
- Tek PDU ile çift güç kaynaklı sunucuları beslemek: Yedeklilik için iki ayrı PDU ve mümkünse iki ayrı hat kullanılmalıdır.
- Priz tipini kontrol etmemek: Sunucu ve UPS'lerde C13/C19 bağlantılar kullanılır; PDU buna göre seçilmelidir.
Mevcut kabinetinizin düzenlenmesi için kabinet reglaj hizmetimize ve kabinet düzenleme yazımıza göz atabilirsiniz.
Sıkça Sorulan Sorular
42U mu 48U mu almalıyım?
Tavan yüksekliği, kapı ölçüsü ve büyüme planına bağlıdır. Çoğu sistem odasında 42U yeterli ve taşıması kolaydır.
Ölçümlü PDU neden önemli?
Kabinetin ne kadar güç çektiğini görmeden yeni cihaz eklemek sigortanın atmasına yol açabilir. Ölçümlü PDU bu riski önceden gösterir.
Kabinet ve PDU'yu UPS ile birlikte izleyebilir miyim?
Evet. Ağ bağlantılı APC PDU'lar, UPS'ler ve NetBotz sensörleri EcoStruxure IT ile tek ekrandan izlenebilir.
